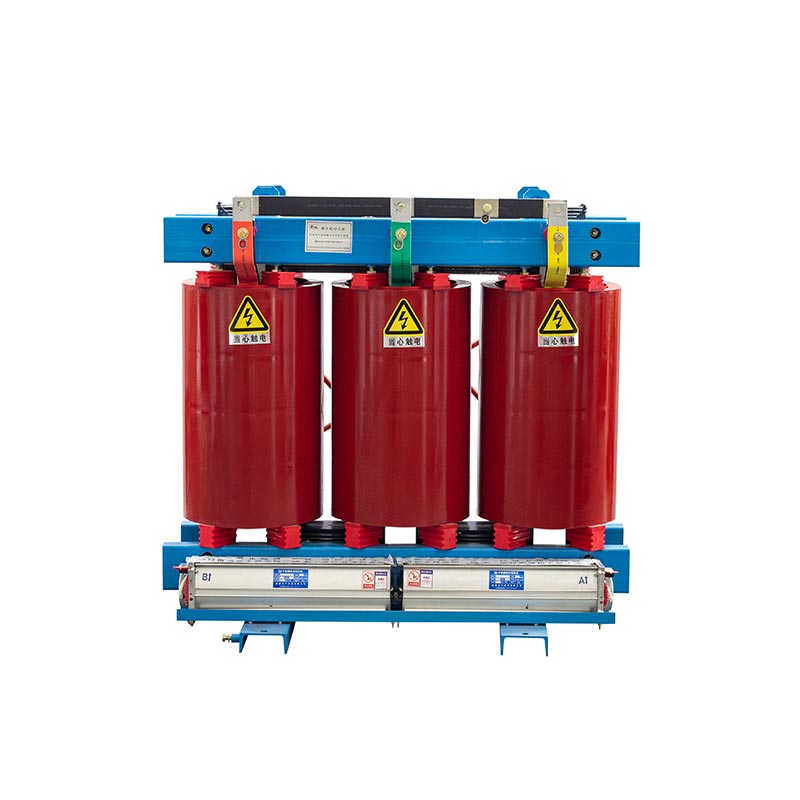

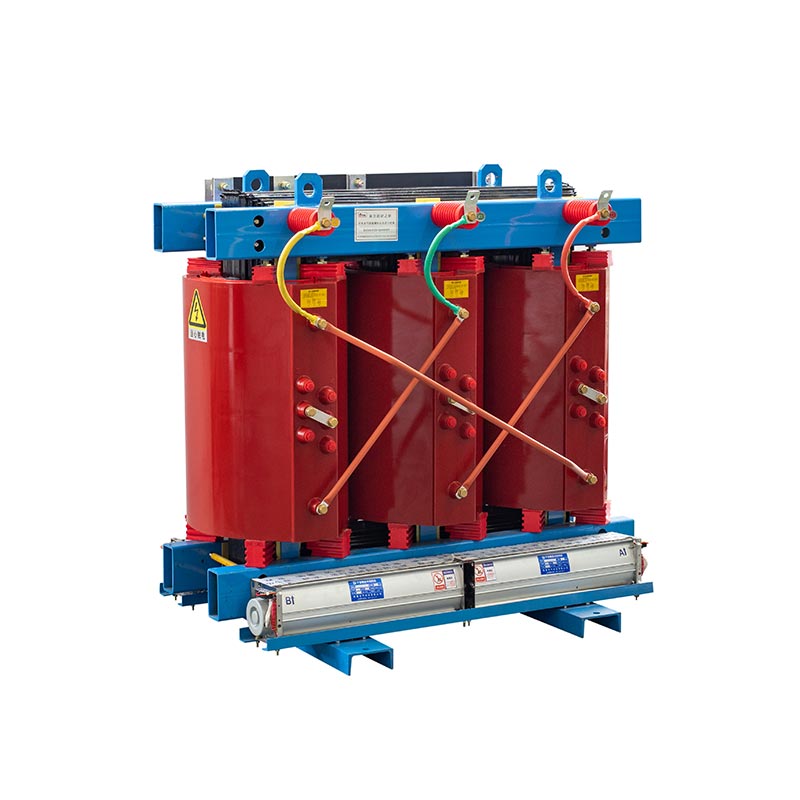

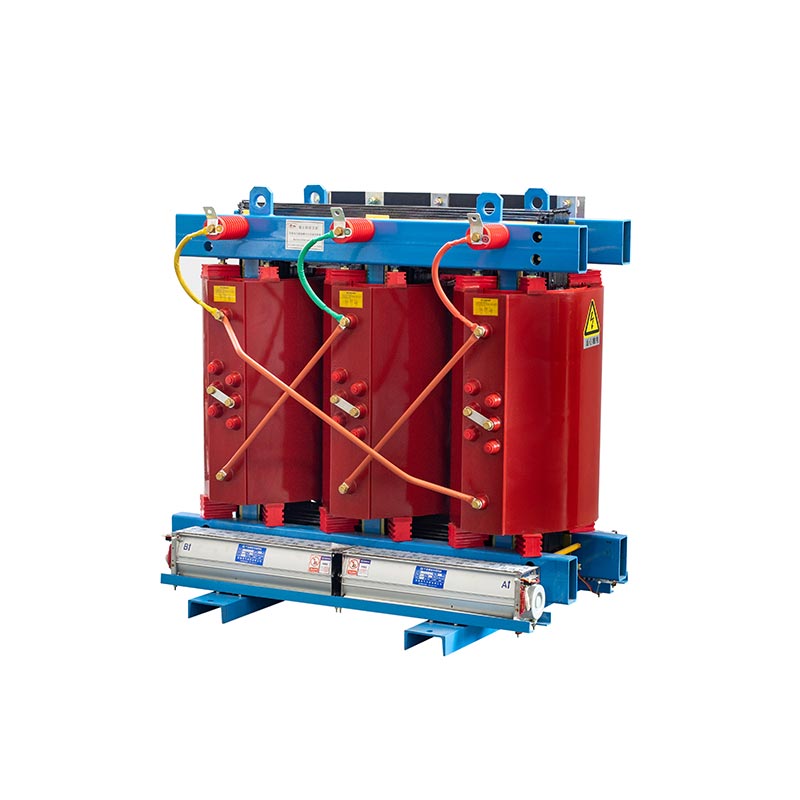

Transformador de distribución de tipo seco fundido de resina epoxi

Características principales

Debido a sus características estructurales únicas y excelentes materiales aislantes, los transformadores de distribución de tipo seco moldeados con resina epoxi poseen las siguientes ventajas notables.
Sin aceite, retardante de llama, resistente al fuego: El interior no contiene aceite aislante. se utiliza Materiales aislantes sólidos como la resina epoxi, eliminando fundamentalmente los riesgos de incendio, explosión y aceite. fuga.
Seguridad ambiental: Libre de sustancias tóxicas. Incluso si está dañado, no contaminará el ambiente.
El mantenimiento es sencillo: A diferencia de los transformadores sumergidos en aceite, no es necesario comprobar periódicamente el Nivel y calidad del aceite. La carga de trabajo de mantenimiento es pequeña.
Instalación flexible: Tiene bajos requisitos para la base de instalación y se puede instalar en el centro de carga, reduciendo así las pérdidas en la línea.
Resistente a la humedad y la suciedad: Los devanados que han sido sometidos a un tratamiento especial poseen Excelentes propiedades a prueba de humedad y resistentes a la corrosión.

Con base en estas características, los escenarios de aplicación de los transformadores de distribución de tipo seco moldeados con resina epoxi son también muy extenso.

Solicitud

Edificios comerciales y civiles.: Edificios de gran altura, centros comerciales, hospitales, escuelas, datos. centros, etc
Transporte público e infraestructura.: Aeropuertos, muelles, estaciones de metro, plataformas petroleras, etc.
Instalaciones industriales: Talleres de fábrica, equipos de maquinaria CNC, etc. en áreas con alto riesgo de incendio. requisitos de prevención.
Nuevos campos de energía: Energía solar, energía eólica, etc. sistemas de energía verde.

Especificación estándar

1. Especificación aplicable: IEC 60076 / IEEE
2. Capacidad nominal: hasta 4000 KVA
3. Tensión primaria: hasta 35kV
4. Voltaje secundario: 380/400/415V o personalizado
5. Materiales de bobinado: Cobre/Aluminio
6. Aumento de temperatura: 90 -100 ℃ o personalizado
7. Método de enfriamiento: ONAN8.Frecuencia: 50Hz/60Hz
9. Voltaje de los grifos: ±5% / ±2x2.5% o personalizado
10. grupo de vectores: Dyn11 / Yyn0 / Yd11

Clase de aislamiento

El transformador de distribución de tipo seco fundido con resina epoxi tiene tres clases generales de aislamiento. La característica principal de El aislamiento tiene como objetivo proporcionar rigidez dieléctrica y soportar ciertos límites térmicos. Las clases de aislamiento son

Norma europea (IEC 60076):

Clase A: Temperatura máxima de bobinado de 105°C.
Clase E: Temperatura máxima de bobinado de 120°C.
Clase B: Temperatura máxima de bobinado de 130°C.
Clase F: Temperatura máxima de bobinado de 155°C.
Clase H: Temperatura máxima de bobinado de 180°C.
Clase C: Temperatura máxima de bobinado de 220°C.

Estándar americano (ANSI/IEEE C57.12.01):

Clase 105: Temperatura máxima de bobinado de 105°C.
Clase 150: Temperatura máxima de bobinado de 150°C.
Clase 220: Temperatura máxima de bobinado de 220°C.

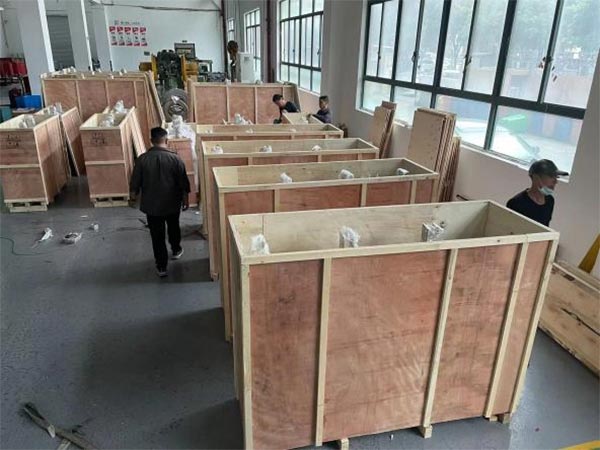

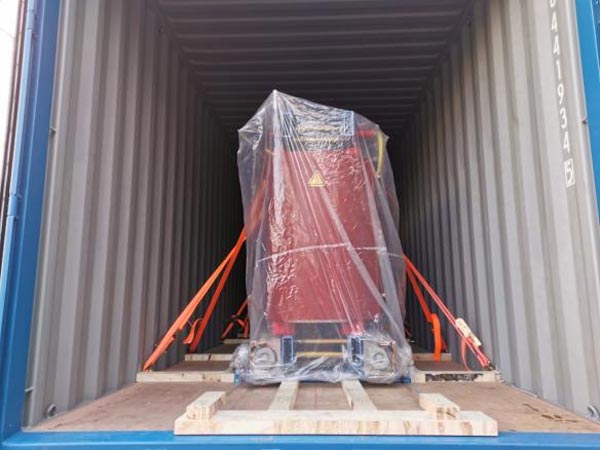

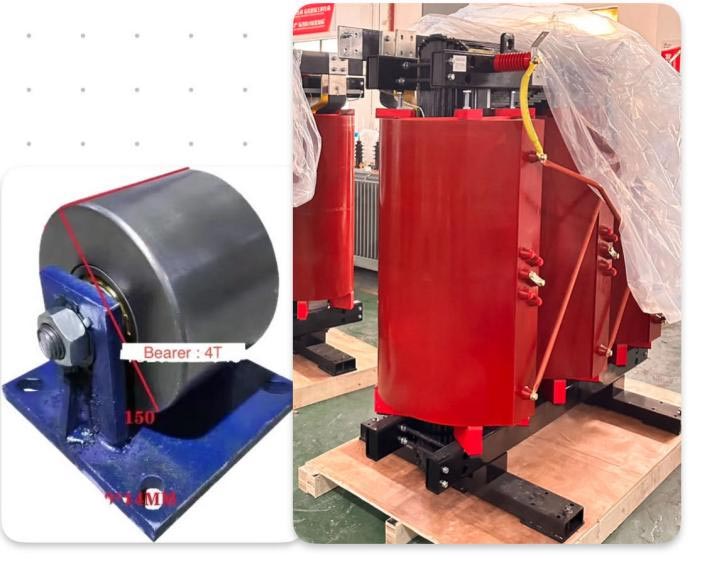

Método de paquete

Proporcione la siguiente información y podremos ofrecerle mejores servicios.

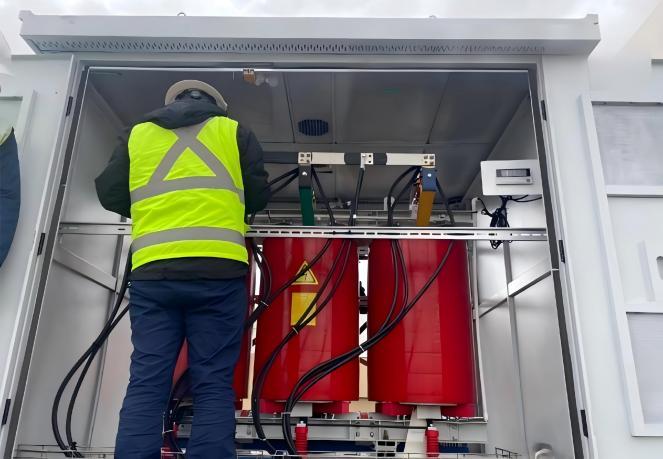

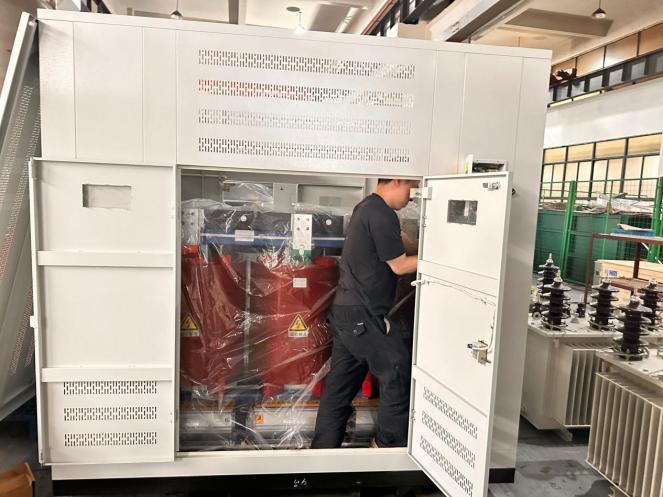

Escenarios de aplicación del producto

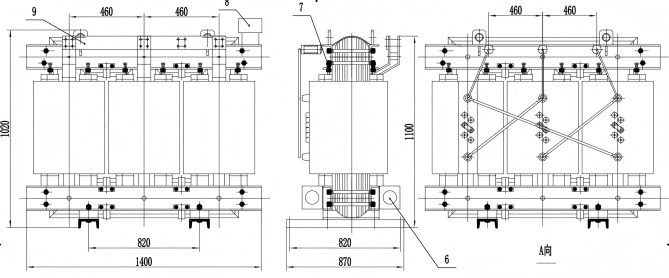

Parámetros técnicos del producto

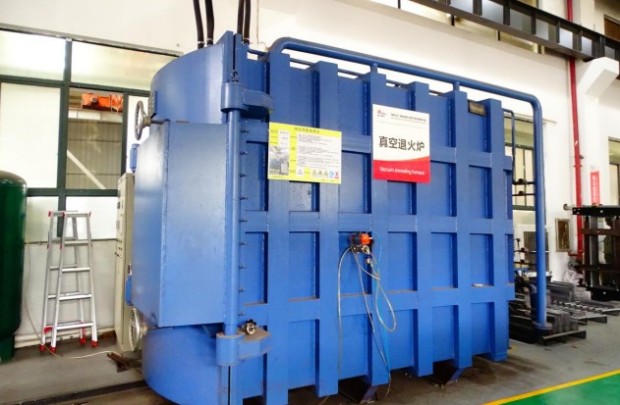

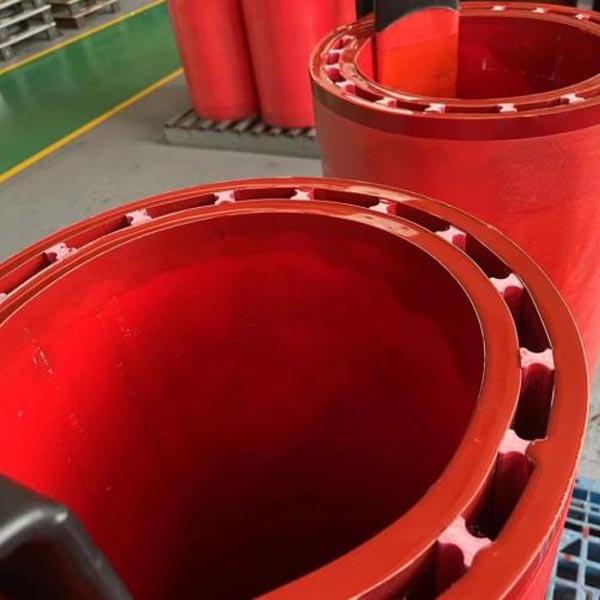

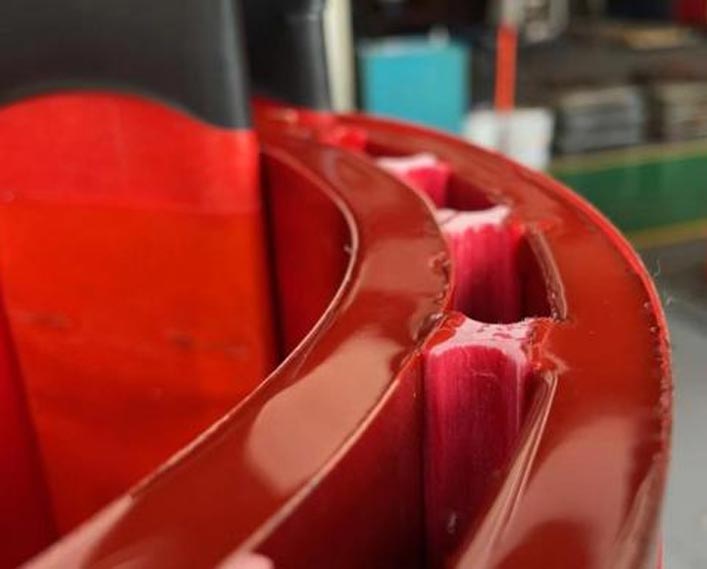

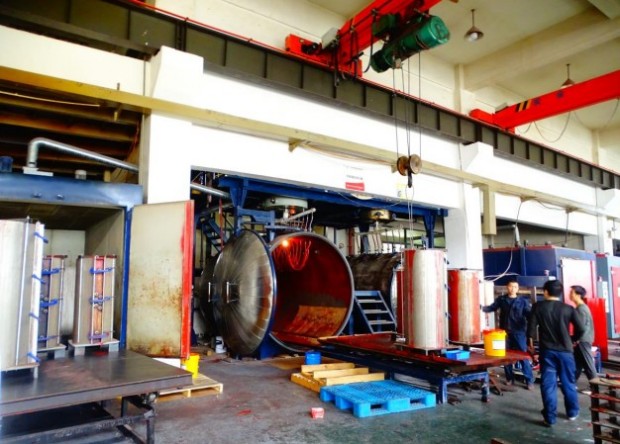

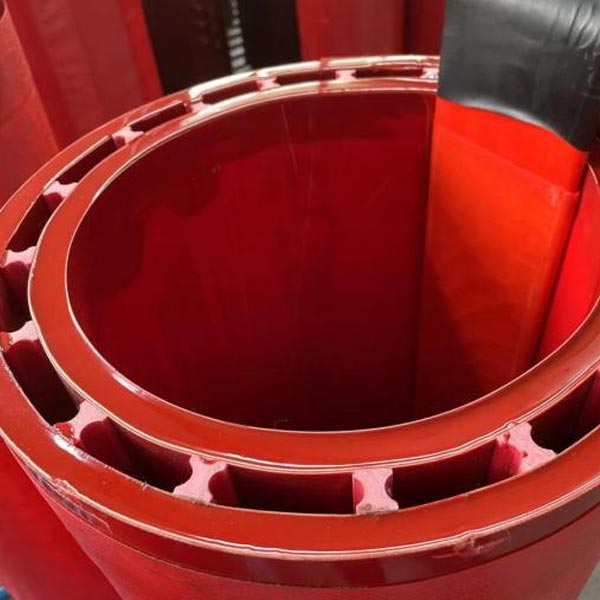

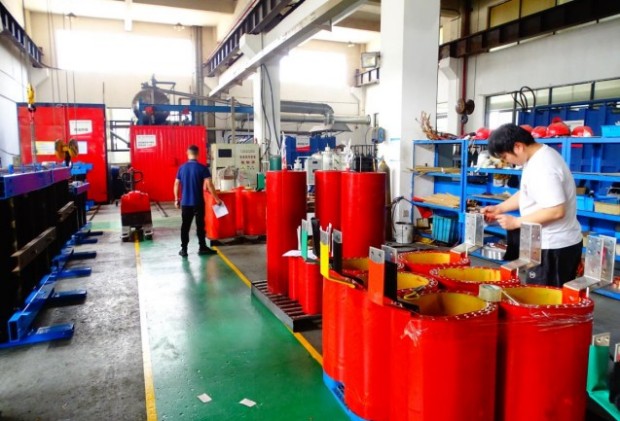

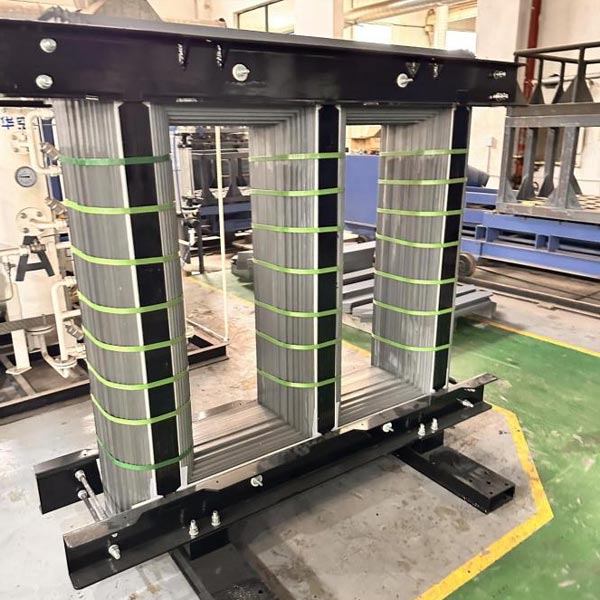

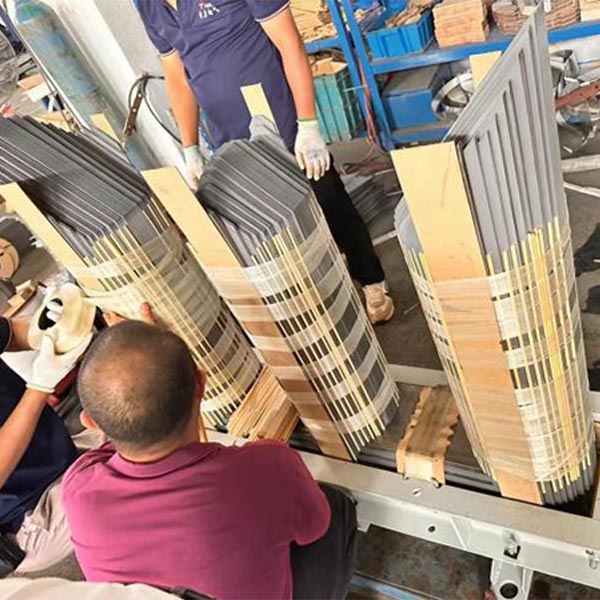

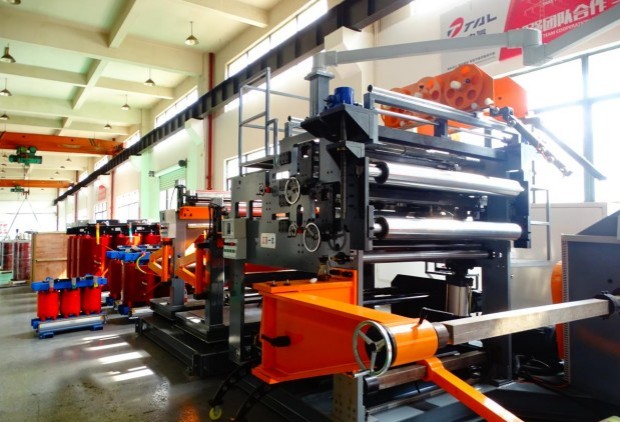

Producción

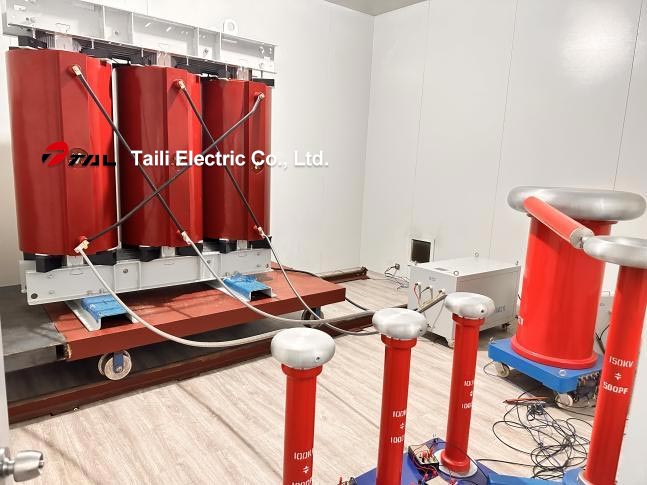

Prueba

Pruebas de rutina:

· Medición de la relación de tensión y comprobación del desfase.
· Prueba de resistencia de aislamiento
· Medición de la resistencia del devanado
· Prueba de resistencia a la tensión
· Prueba de resistencia a sobretensión inducida
· Medición de pérdidas sin carga y corriente de excitación.
· Medición de impedancia de cortocircuito y pérdida de carga.
· Medición de la relación de tensión y comprobación del desfase.
· Prueba de resistencia de aislamiento
· Medición de la resistencia del devanado
· Prueba de resistencia a la tensión
· Prueba de resistencia a sobretensión inducida
· Medición de pérdidas sin carga y corriente de excitación.
· Medición de impedancia de cortocircuito y pérdida de carga.

Pruebas de tipo

· Prueba de impulso de iluminación
· Prueba de aumento de temperatura
