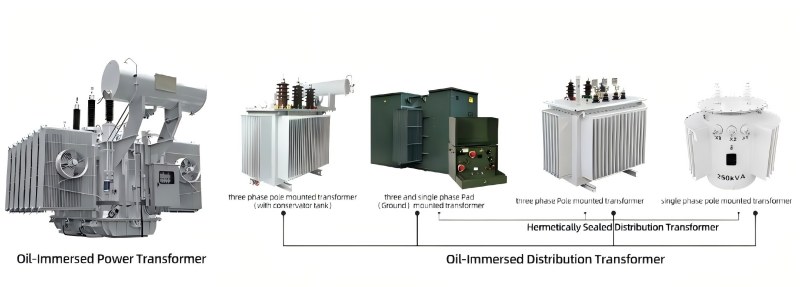

Transformador tipo sumergido en aceite

TAILI es un fabricante y proveedor de transformadores sumergidos en aceite. Nuestros productos sontransformadores de potenciaen el que el núcleo de hierro y los devanados (bobinas) están completamente sumergidos en aceite aislante especialmente formulado (aceite de transformador), siendo el aceite el principal medio aislante y refrigerante.

Principales componentes estructurales:

1. Cuerpo del transformador

Núcleo: Camino magnético formado por el apilamiento de láminas de acero al silicio, puestas a tierra.

Devanado: Bobinas de alto y bajo voltaje hechas de alambres de cobre o aluminio, el componente central para generar la conversión electromagnética.

2. Tanque de aceite y aceite aislante

Tanque de aceite: Soldado con placas de acero, capaces de contener el cuerpo del transformador y el aceite aislante, requiriendo sellado.

Aceite aislante: Generalmente aceite mineral. Proporciona funciones de aislamiento, disipación de calor y extinción de arco.

3. Sistema de refrigeración

Basándose en la convección natural del aceite o en la circulación forzada, el calor se transporta desde el interior hasta los dispositivos de disipación de calor en el tanque de aceite.

Métodos de enfriamiento comunes:

· ONAN (autoenfriamiento por inmersión en aceite): Disipación de calor mediante convección natural de aceite y aire (paredes de la caja o aletas de disipación de calor). Adecuado para transformadores pequeños y medianos.

· ONAF (refrigeración por aire sumergido en aceite): Instale ventiladores en los dispositivos de disipación de calor para forzar la refrigeración por aire. Aumenta la capacidad.

· OFAF (refrigeración fuerte por aire y aceite): Utilice bombas de aceite para forzar la circulación del aceite y fortalecer la refrigeración por aire forzada. Utilizado para transformadores grandes.

· OFWF (refrigeración fuerte por agua y aceite): Utilice bombas de aceite para forzar la circulación del aceite y enfriar el aceite caliente a través de enfriadores de agua. Transformadores forjados o zonas con suficiente suministro de agua.

4. Sistema de protección y seguimiento:

· Depósito de aceite (almohada de aceite): Ajusta el volumen de aceite según los cambios de temperatura, reduce el área de contacto entre el aceite y el aire y retrasa el envejecimiento del aceite.

· Absorbedor (respirador): Contiene gel de sílice, que absorbe la humedad del aire que ingresa al depósito de aceite.

· Relé de gas (relé de gas): Instalado en la tubería de aceite, cuando ocurre una falla menor internamente o una falla grave provoca un aumento repentino del flujo de aceite, envía una señal o se dispara. La protección no eléctrica más importante.

· Tubo a prueba de explosiones (válvula de alivio de presión): Cuando la presión interna aumenta bruscamente, rompe la membrana a prueba de explosiones o abre la válvula para liberar presión, evitando que el tanque de aceite explote.

· Termómetro: Monitorea la temperatura superior del aceite.

· Indicador de nivel de aceite: Indica el nivel de aceite en el depósito de aceite.

En comparación con los transformadores de tipo seco, las ventajas de los transformadores sumergidos en aceite son:

1. Mayor capacidad y mayor nivel de voltaje

2. Alta eficiencia de disipación de calor y fuerte capacidad de sobrecarga

3. Larga vida útil del aislamiento y alta confiabilidad

4. Buen desempeño económico

5. Nivel de ruido relativamente bajo

6. Tecnología de mantenimiento madura

¿Cuándo elegir un transformador sumergido en aceite?

1. Nivel de alto voltaje (superior a 35 kV).

2. Requisito de gran capacidad (más de 2000 kVA).

3. Instalado al aire libre o en forma independiente.subestaciones, con buenas condiciones de aislamiento contra incendios.

4. Sensibles al coste de inversión inicial y con suficientes capacidades de operación y mantenimiento.

5. Escenarios al aire libre con estrictos requisitos de ruido de funcionamiento.
