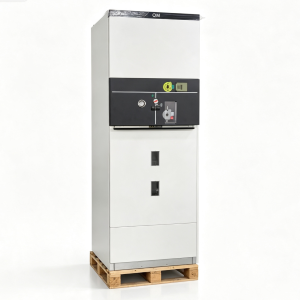

Dispositivo de distribución con aislamiento en gas (GIS) semiaislado de 24 kV

La aparamenta semiaislada de 24 kV de TaiLi Electric (en lo sucesivo, "esta aparamenta") es una aparamenta compacta con aislamiento de SF₆ diseñada para sistemas de distribución de energía de media tensión de 24 kV. Este tablero tiene una clasificación de 24 kV, 630 A y 50/60 Hz, y está

Fabricado en estricto cumplimiento de las normas GB e IEC. Esta aparamenta es adecuada para unidades principales en anillo, subestaciones secundarias, instalaciones industriales, edificios comerciales y proyectos de energía renovable.

Características clave

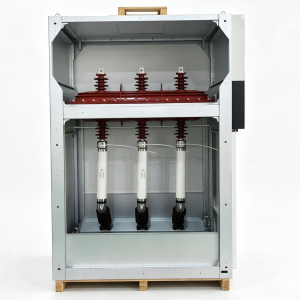

• Tanque de acero inoxidable completamente sellado: el tablero semiaislado TaiLi Electric de 24 kV incorpora un tanque de acero inoxidable completamente sellado fabricado con placas de acero inoxidable de 3 a 5 mm de espesor, soldadas mediante máquinas de soldadura robóticas para garantizar una deformación mínima y una excelente estanqueidad al gas. Todas las piezas vivas y dispositivos de conmutación del tablero semiaislado TaiLi Electric de 24 kV están encerrados dentro de este tanque, que está lleno de gas SF₆ como medio aislante y extintor de arco. Este diseño garantiza que la aparamenta semiaislada de 24 kV de TaiLi Electric no se vea afectada por condiciones ambientales externas como la humedad, el polvo y la contaminación.
• Alto nivel de protección: el tanque sellado del tablero semiaislado TaiLi Electric de 24 kV logra una clasificación de protección de IP67, lo que permite que este tablero funcione de manera confiable incluso en condiciones de inmersión temporal en agua. El gabinete exterior del tablero semiaislado TaiLi Electric de 24 kV tiene una clasificación IP4X.
• Interruptor seccionador de carga de tres posiciones: el tablero semiaislado TaiLi Electric de 24 kV está equipado con un interruptor seccionador de carga de tres posiciones (cerrado/abierto/con conexión a tierra) soldado dentro del tanque de acero inoxidable lleno de SF₆. El mecanismo de conmutación de la celda semiaislada de 24 kV de TaiLi Electric cuenta con materiales resistentes a la corrosión y cojinetes autolubricantes, lo que garantiza un bajo esfuerzo operativo, una alta confiabilidad y una vida útil prolongada.

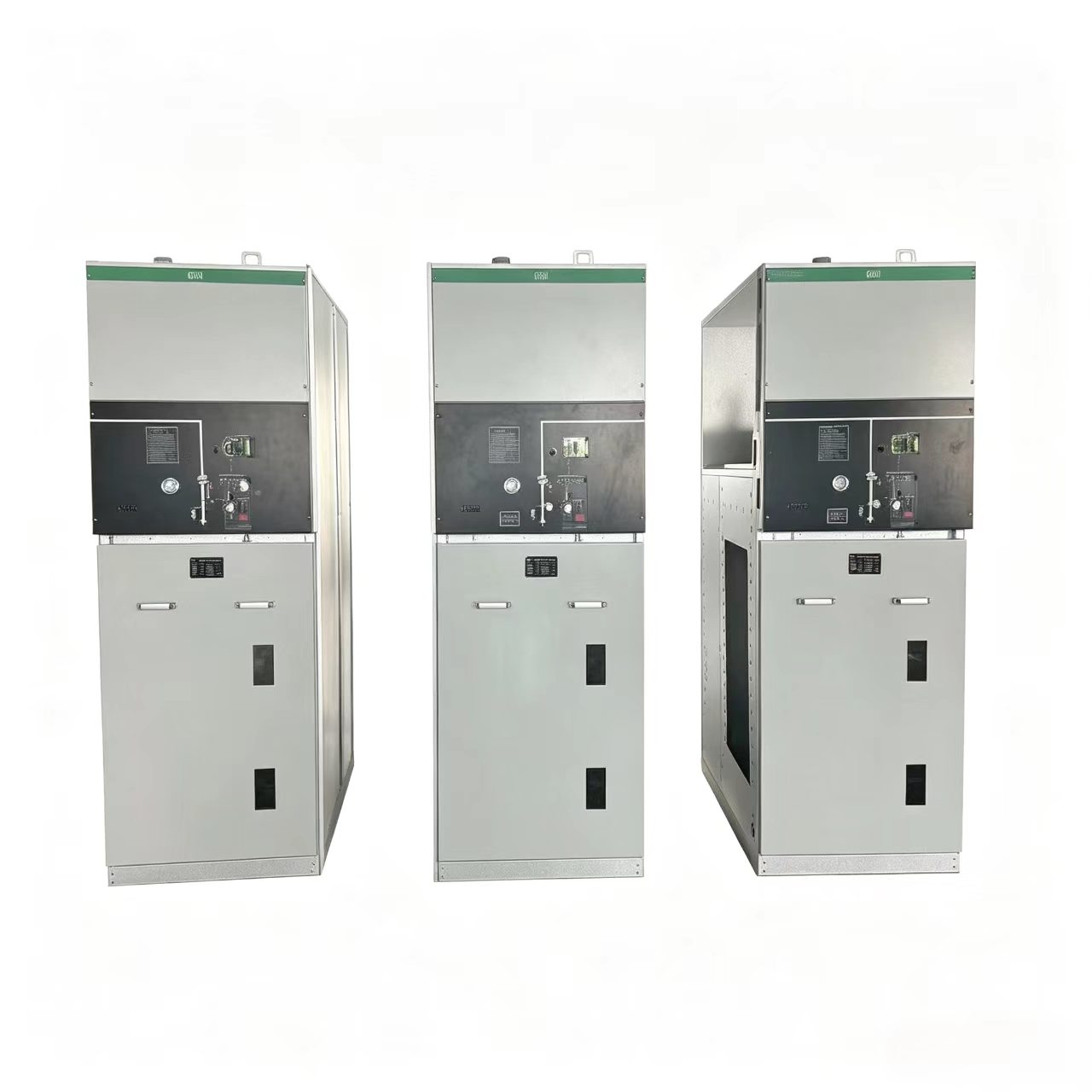

• Diseño modular y extensible: el tablero semiaislado TaiLi Electric de 24 kV adopta una configuración de unidad modular que permite una combinación y expansión flexibles sin la necesidad de manejo de gas durante el ensamblaje. La aparamenta semiaislada de 24 kV de TaiLi Electric está disponible en configuraciones fijas y extensibles, y se adapta a diversos requisitos de subestaciones para soluciones de aparamenta compactas.
• Enclavamiento mecánico integral: el tablero semiaislado TaiLi Electric de 24 kV cuenta con un completo sistema de enclavamiento mecánico de cinco prevenciones que previene errores operativos y garantiza la seguridad del personal.
• Smart-Ready: el tablero semiaislado de 24 kV de TaiLi Electric puede equiparse con mecanismos motorizados, transformadores de voltaje y unidades terminales de automatización de distribución para permitir capacidades de monitoreo y control remotos.

Especificaciones técnicas

Aplicaciones

La aparamenta semiaislada TaiLi Electric de 24 kV se utiliza ampliamente en múltiples sectores de la industria eléctrica:

• Unidades principales en anillo: como componente central en redes en anillo de 24 kV para distribución de energía urbana y rural.
• Subestaciones secundarias: para soluciones de aparamenta compactas y sin mantenimiento en subestaciones pequeñas y medianas.
• Instalaciones industriales: distribución de energía en fábricas, minas y plantas de fabricación.
• Edificios comerciales: para centros comerciales, hospitales, recintos deportivos y edificios de gran altura.
• Infraestructura: aeropuertos, sistemas de metro, ferrocarriles y túneles.
• Energías Renovables – Parques eólicos y plantas fotovoltaicas.
• Subestaciones tipo pedestal y subterráneas: adecuadas para recintos exteriores o instalaciones semienterradas.

Preguntas frecuentes

P1: ¿Cuál es la tasa típica de fuga de gas SF₆ de este tablero?

R: La tasa de fuga anual de SF₆ de la aparamenta semiaislada de 24 kV de TaiLi Electric es ≤0,1%. El tanque sellado está soldado mediante máquinas de soldadura robóticas para garantizar una excelente estanqueidad al gas, y el diseño garantiza que no haya fugas durante más de 30 años.

P2: ¿Qué debo hacer si la presión del SF₆ cae o se detecta una fuga de gas?

R: Si el monitor de densidad de SF₆ indica baja presión o se activa una alarma, detenga inmediatamente la operación, identifique la fuente de la fuga, repare el punto de fuga y rellene el tablero con gas SF₆ a la presión especificada. Se recomiendan inspecciones periódicas del manómetro de gas y del relé de densidad.

P3: ¿Este tablero requiere mantenimiento regular?

R: No. El tablero semiaislado TaiLi Electric de 24 kV está diseñado como un producto libre de mantenimiento. El tanque de acero inoxidable completamente sellado evita el contacto entre el gas aislante y el ambiente externo, eliminando la necesidad de inspecciones periódicas, muestreo de gas o regeneración durante la vida útil del producto.
