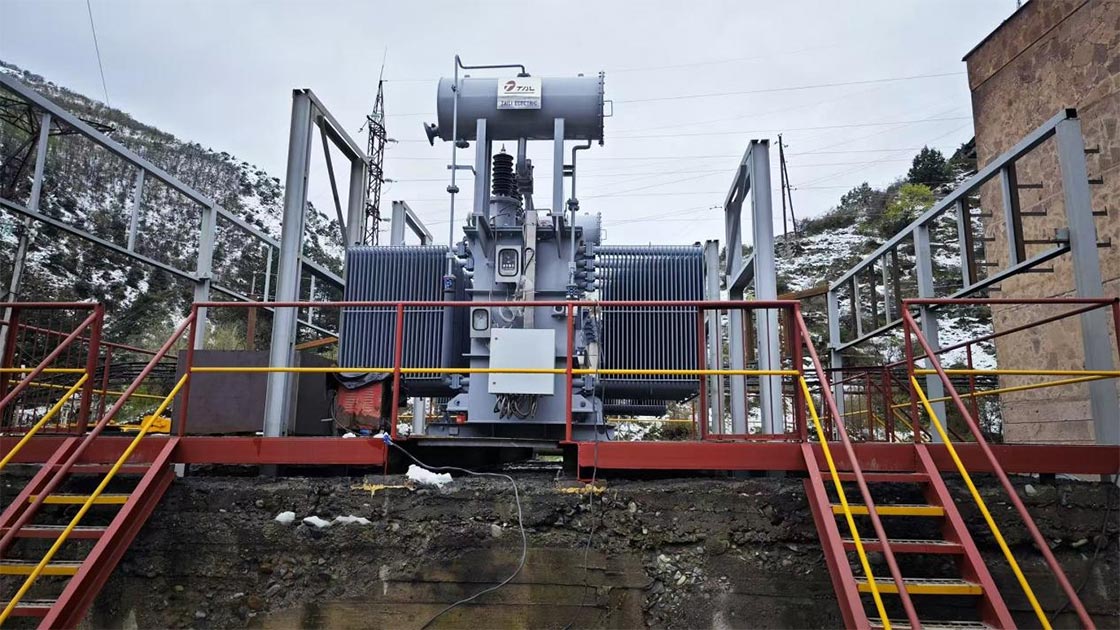

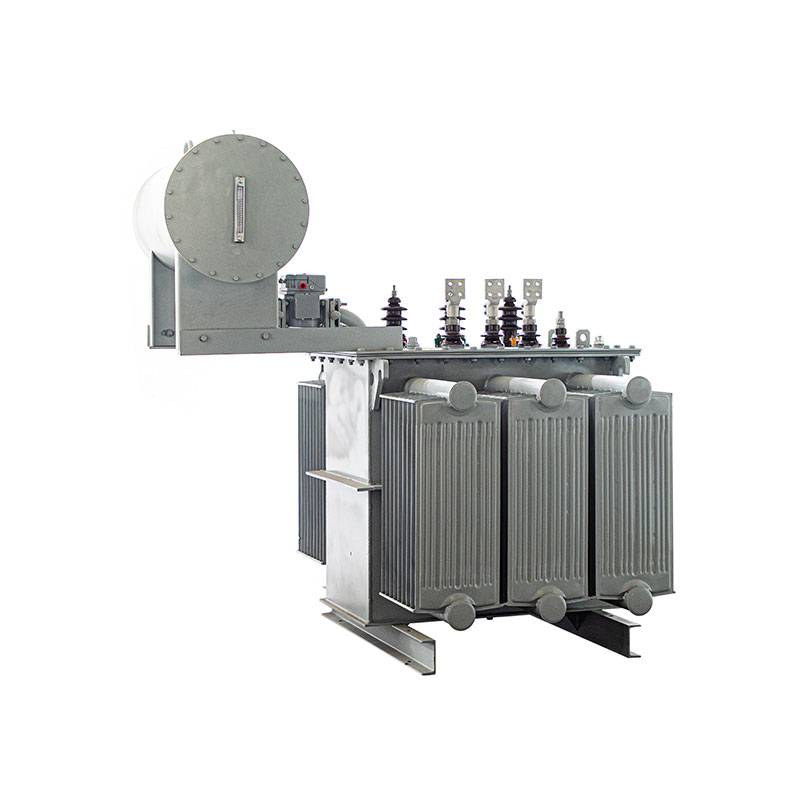

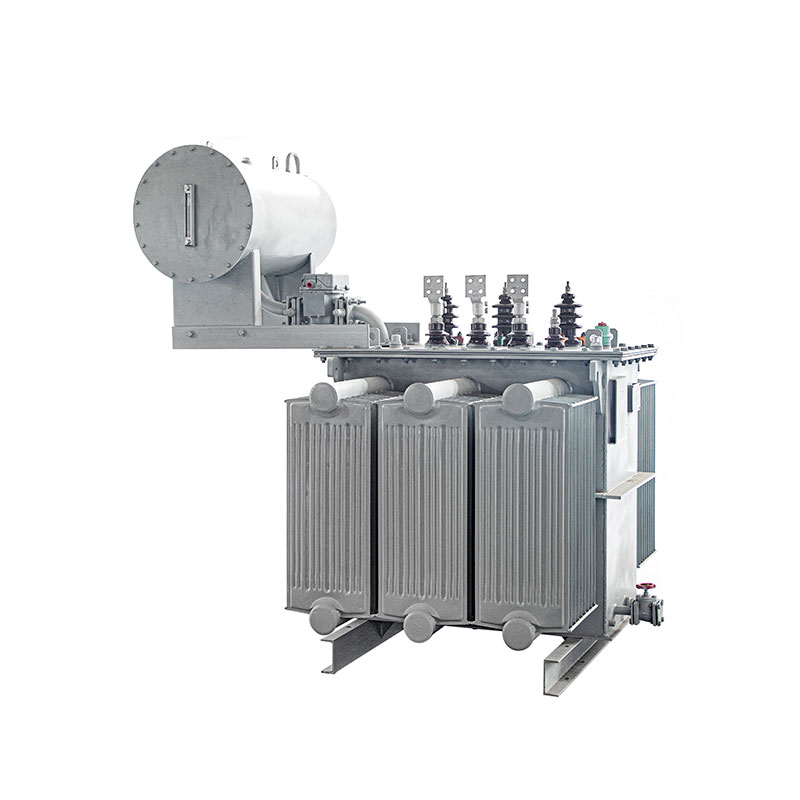

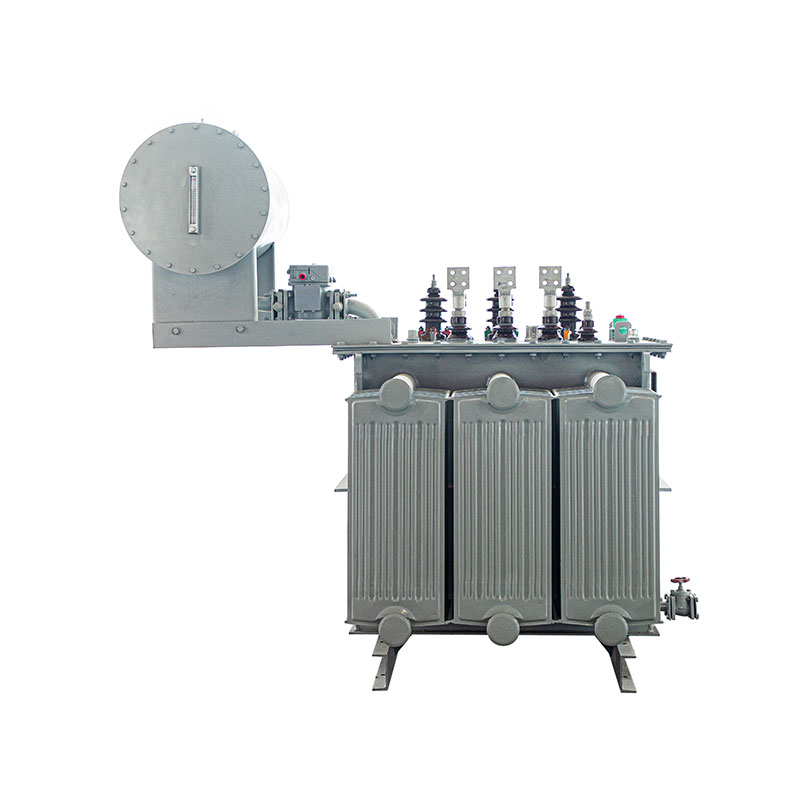

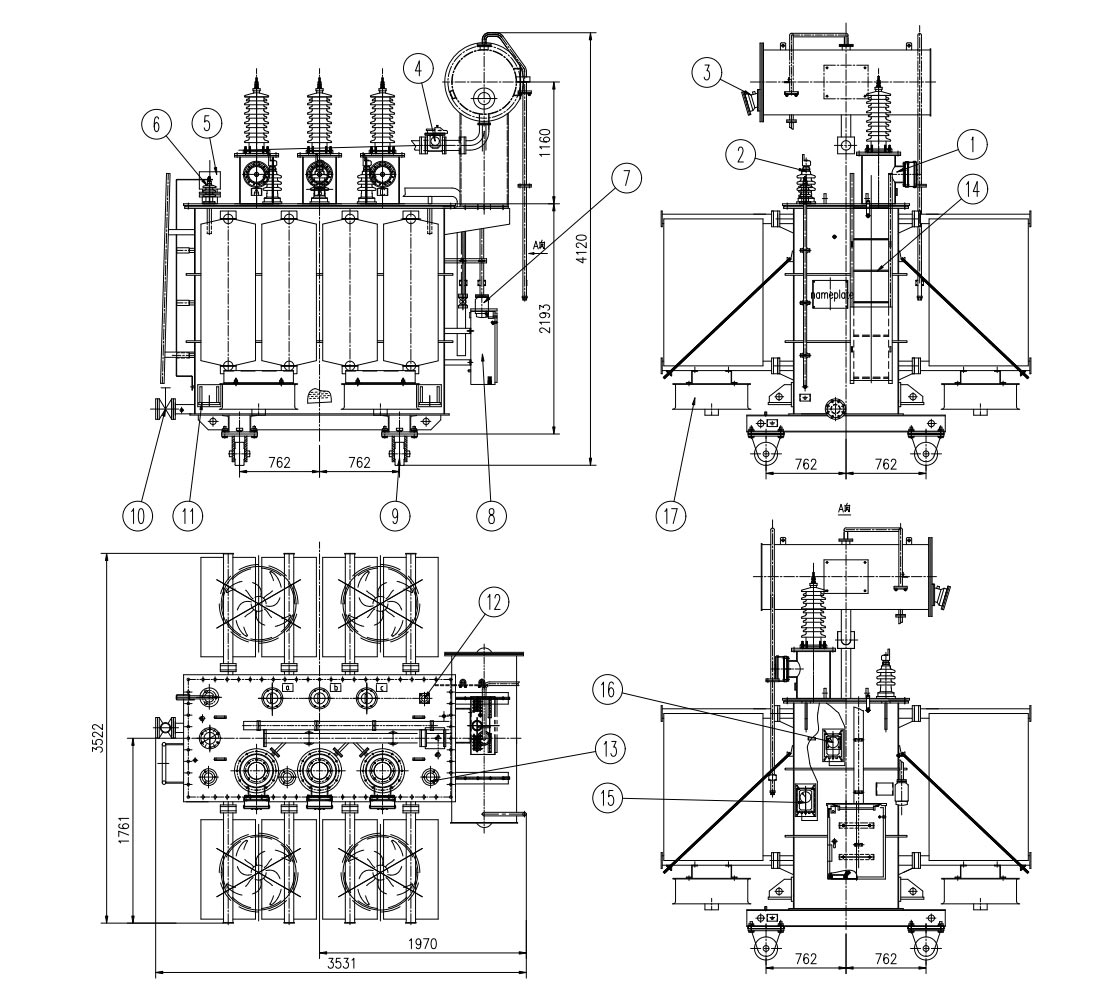

Transformador de potencia trifásico sumergido en aceite

Si está buscando un proveedor confiable de transformadores de potencia trifásicos sumergidos en aceite y desea desarrollar una cooperación a largo plazo, elija TAILI, ya que tenemos una amplia experiencia y podemos ofrecer productos avanzados junto con servicios integrales.

Especificación estándar

1. Especificación aplicable: IEC 60076 / IEEE

2. Capacidad nominal: hasta 3150 kVA

3. Tensión primaria: hasta 66kV

4. Voltaje secundario: 0,4/6,3/10,5/35kV o personalizado

5, materiales de bobinado: cobre/aluminio

6.Aumento de temperatura: 65 °C

7. Método de enfriamiento: ONAN/ONAF

8.Frecuencia: 50Hz/60Hz

9.Voltaje de grifos: ±2x2,5% / ±3x2,5% / ±8x1,5% o personalizado

10.grupo de vectores: Yd11 / YNd11 / Dyn11 / YN

Video

Proporcione la siguiente información y podremos ofrecerle mejores servicios.

El mantenimiento de transformadores de potencia trifásicos sumergidos en aceite es una tarea sistemática, cuyo objetivo es garantizar el funcionamiento seguro y confiable. y operación eficiente de los transformadores y alargar su vida útil.

Inspección y seguimiento diarios.

1. Control del nivel de aceite

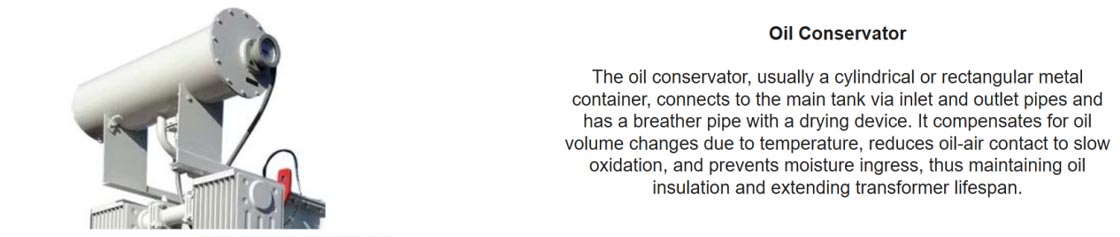

Verifique si el nivel de aceite del cuerpo del transformador y el depósito de aceite (tanque de aceite) está dentro del estándar rango de escala de temperatura.

Anormalidades y Manejo:

Exceso de nivel de aceite: Esto puede deberse a fallas internas que generan gas o a una alta temperatura ambiental que causa que el aceite expansión. Compruebe si el respiradero está bloqueado y analice la causa.

Nivel de aceite insuficiente: Esto puede deberse a una fuga de aceite o fallas internas anormales. localizar inmediatamente y aborde el punto de fuga y reponga rápidamente aceite aislante calificado de la misma marca y modelo.

2. Inspección de la temperatura del aceite

Monitoree el indicador de temperatura y verifique si la temperatura superior del aceite es normal (generalmente no excede 85 ℃) y compárelo con datos históricos de operación.

Anomalías y manejo: si la temperatura del aceite aumenta anormalmente, puede deberse a una sobrecarga, dispositivo de enfriamiento falla, sobrecalentamiento interno (como un mal contacto del núcleo de hierro, el devanado o el cambiador de tomas), etc. La causa debe ser inmediatamente identificado y atendido.

3. Inspección de fugas de aceite

Inspeccione cuidadosamente todas las superficies de sellado, soldaduras, casquillos, válvulas, relés de gas y otras partes del transformador para detectar cualquier rastro de fuga de aceite.

Tratamiento: Si se detecta una fuga, se debe tratar inmediatamente. Las fugas menores se pueden resolver apretando los pernos. Las fugas graves de aceite requieren un corte de energía para reemplazar los componentes de sellado o soldar.

4. Color y condición del aceite aislante.

Observe el color del aceite a través del indicador de nivel de aceite.

Normal: Transparente, amarillo claro.

Anormal: Si el color se vuelve más oscuro o negro, puede indicar deterioro del aceite o fallas internas como arcos o sobrecalentamiento.

5. Inspección de sonido (ruido)

Contenido: Cuando el transformador funciona normalmente, emite un sonido electromagnético "zumbido" uniforme.

Anormalidades y Manejo:

Sonido aumentado y uniforme: Esto puede indicar sobrecarga o voltaje excesivo.

Sonidos de crujidos o estallidos desiguales: hay una descarga local o una rotura del aislamiento en el interior.

Sonido ruidoso desigual: Esto puede deberse a sujetadores de núcleo de hierro flojos.

Si se detectan sonidos anormales, se debe realizar un monitoreo mejorado. En caso de necesidad, se debe cortar el suministro eléctrico. fuera para inspección.

6. Inspección de casquillos

Verifique si las superficies de los bushings de alto y bajo voltaje están limpias y busque grietas, daños o marcas de descarga.

Tratamiento: Si las superficies están sucias es necesario limpiarlas. Si hay grietas o descargas severas, el Es necesario reemplazar los casquillos.

7. Inspección del respirador (absorbedor de humedad)

Contenido: Comprobar el color del gel de sílice. El gel de sílice seco es azul y se vuelve rosado cuando se satura de humedad.

Procedimiento: Cuando más de 2/3 del gel de sílice se torne rosado, se debe reemplazar. Si hay aceite en la taza de aceite, comprobar si el nivel de aceite es normal.

8. Inspección del sistema de refrigeración.

Contenido: Para transformadores enfriados por aire, verifique si los ventiladores funcionan normalmente; para refrigerado por aceite/refrigerado por agua transformadores, verificar las condiciones de trabajo de las bombas de aceite, bombas de agua, ventiladores y cualquier fuga en los enfriadores.

Manipulación: solucione cualquier fallo con prontitud para garantizar una disipación de calor adecuada.

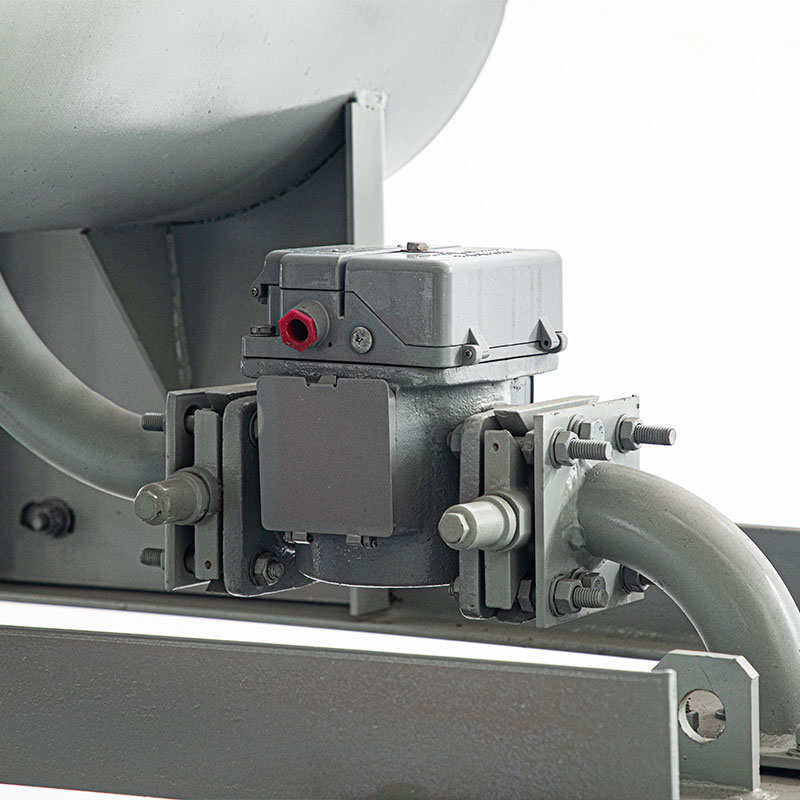

9. Inspección del relé de gas

Compruebe si hay acumulación de gas dentro del relé y si la ventana de observación está despejada.

Tratamiento: Si hay una pequeña cantidad de gas, se debe registrar y tomar muestras para su análisis; si la cantidad de gas es grande, el relé emitirá una señal o se disparará y se requiere manipulación inmediata.

10. Inspección del dispositivo de puesta a tierra

Compruebe si la carcasa y el cable de conexión a tierra del punto neutro están conectados de forma segura y libres de óxido.
