Unidad principal de anillo de 12 kV sin SF₆ de aire o sólida: ¿cuál se adapta a su proyecto?

Durante décadas, el hexafluoruro de azufre (SF₆) ha sido el gas aislante de elección para aparamenta de media tensión. Su rigidez dieléctrica y su capacidad de extinción de arco son excepcionales. Pero hay una trampa:SF₆es lo mas Potente gas de efecto invernadero conocido, con un calentamiento global potencial (GWP) 23.500 veces mayor que el del CO₂en un horizonte de 100 años.

Para proyectos que no pueden permitirse SF₆riesgo de fuga, Taili Electric ofrece dos compactos, zero-SF₆, de fácil mantenimiento y sin SF6unidad principal de anillosoluciones: la Armario eco air TLH-12 y armario con aislamiento sólido TLG-12. Ambos dependen de interruptores de vacío para extinción de arco y eliminación de SF₆por completo, pero difieren en estructura y aplicaciones de mejor ajuste.

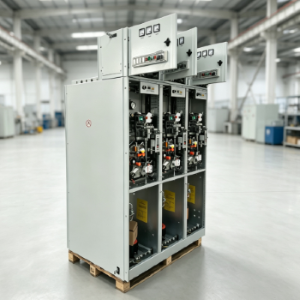

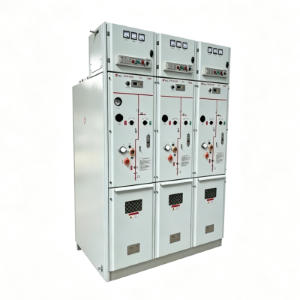

TLH‑12: El aislador de aire seco/nitrógeno Unidad principal de anillo

que es

Ventajas clave

• Cero impacto de invernadero: si el tanque se perfora accidentalmente o desarrolla una fuga microscópica, el gas que se escapa es simplemente aire limpio o nitrógeno. Sin penalización medioambiental, sin equipos de recuperación especiales.
• Compartimento de gas libre de mantenimiento: el tanque soldado está diseñado para un sellado de por vida, por lo que no se requieren controles de presión ni recargas de rutina. requerido.
• Tamaño compacto: más pequeño que el tradicional con aislamiento de aire. aparamenta, lo que la hace adecuada para transformadores tipo pedestal y compactos. subestaciones secundarias.
• Rentable: entre los dos SF₆‑opciones gratuitas, el TLH‑12 ofrece un precio de entrada más bajo, especialmente para pedidos por volumen.

Cosas a tener en cuenta

• El aire seco/nitrógeno tiene una rigidez dieléctrica menor que el SF₆. La calidad de la soldadura del tanque y El blindaje interno debe controlarse estrictamente.
• Para instalaciones a gran altura (más de 1.000 m), el aislamiento las distancias deben volver a verificarse.
•

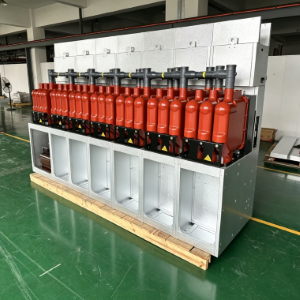

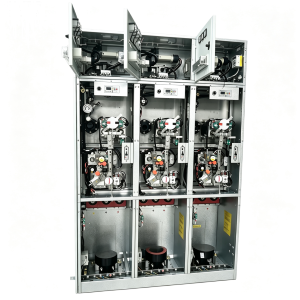

TLG‑12: El anillo principal con aislamiento sólido Unidad

que es

Ventajas clave

• Riesgo de fuga cero: no hay compartimento de gas, por lo que hay Simplemente no hay nada que filtrar. Esta es la elección definitiva cuando el proyecto debe garantía SF₆-libre operación durante todo el ciclo de vida.
• Inmune a la humedad y la condensación: el sólido La encapsulación protege las partes internas del aire húmedo, la niebla salina y las partículas pesadas. polvo. Sin formación de rocío interno ni seguimiento superficial.
• Mantenimiento mínimo: sin manipulación de gas, sin manómetros, sin válvulas de llenado. La atención rutinaria se limita al blindaje externo y puntos de conexión.
• Extremadamente compacto: el módulo con aislamiento sólido permite Dimensiones de armario más pequeñas, lo que supone una ventaja decisiva en espacios reducidos. cámaras subterráneas o subestaciones contenedorizadas.

Cosas a tener en cuenta

• El proceso de fundición de epoxi exige una alta precisión de fabricación. cualquier vacío o defecto en la interfaz puede afectar la confiabilidad a largo plazo.
• Bajo funcionamiento continuo a alta temperatura, el semiconductor La capa protectora debe inspeccionarse periódicamente.
• El costo inicial es más alto que el del TLH-12, pero esto a menudo es compensado por menores gastos de soporte en sitio.

Tabla comparativa: TLH‑12 vs. TLG‑12 a una mirada

cual sf₆-Unidad principal de anillo libre ¿Debería elegir?

Tanto el TLH‑12 como el TLG‑12 están completamente Cumple con los estándares de la serie IEC 62271 y se puede configurar OEM para adaptarse requisitos específicos de voltaje, protección y medición del proyecto.

Elija el TLH‑12 si:

• Está adquiriendo grandes cantidades para distribución estándar. redes o subestaciones contenerizadas.
• El sitio no es extremo: temperatura interior/exterior regular y humedad.
• Quiere una entrada rentable a SF₆Tecnología gratuita sin sacrificar el rendimiento.
• Puede aceptar una inspección menor del sellado durante la revisión anual. mantenimiento y no hay necesidad absoluta de eliminar la contención de gas.

Elija el TLG‑12 si:

• La instalación se encuentra en un entorno de alto riesgo: subterráneo. sótanos, zonas costeras de niebla salina o condiciones de condensación persistente.
• La carga es crítica (hospitales, centros de datos, industrias clave procesos) y las interrupciones no planificadas son inaceptables.
• Quiere total tranquilidad con respecto a las fugas de gas: sin gas, sin fugas, sin excepciones.
• El presupuesto de espacio es extremadamente ajustado: cada centímetro de El ancho del gabinete importa.

Perspectiva del mundo real: qué proyecto Los equipos dicen

Un reciente proyecto solar en el extranjero en el Filipinas comparó ambas opciones. El equipo de ingeniería seleccionó el TLH‑12 para el 64 puntos de distribución alrededor del parque solar porque el sitio estaba abierto, bien ventilado, y la empresa de servicios públicos local aceptó el aislamiento de aire seco. Para la conmutación interior estación dentro del edificio de la administración costera, eligieron TLG-12, porque La niebla salina y la alta humedad habían causado previamente fallas de seguimiento en Equipo convencional aislado en aire.

Este enfoque mixto es cada vez más común: usar cada unounidad principal de anillodonde aporta más valor.

TAILI Electric: su socio para SF₆-Distribución gratuita

TAILI Electric ofrece tanto el modelo de aire seco TLH‑12 / unidad de nitrógeno y la unidad con aislamiento sólido TLG‑12 como productos estándar, con Personalización flexible para proyectos de exportación. Todas las unidades se ensamblan en fábrica y Totalmente probado antes de la entrega. Nuestro equipo de ingeniería puede ayudarle:

• Evalúe las condiciones del sitio y seleccione el anillo principal más adecuado unidad
• Adaptar voltaje, protección y energía auxiliar a la red local. códigos
• Proporcionar documentación bilingüe y soporte técnico remoto.

Póngase en contacto con TAILI Electric hoy para discutir cual sf₆-gratisunidad principal de anillomejor se adapta a su próximo proyecto.
