¿Por qué elegir una subestación montada sobre patines para proyectos solares en América del Sur?

TAILI Electric ha estado a la vanguardia del diseño personalizadosubestación montada sobre patinesSoluciones para proyectos solares internacionales, con capacidades que alcanzan los 3.200 kVA. Este artículo explora por qué este diseño de marco abierto supera a los quioscos cerrados tradicionales y a las subestaciones compactas, particularmente en los exigentes entornos desérticos de América del Sur.

¿Qué es una subestación montada sobre patines?

Una subestación montada sobre patines es una unidad de distribución de energía prefabricada donde todos los componentes principales (aparamenta de distribución de media tensión, transformador y paneles de distribución de baja tensión) están integrados en un único marco de base de acero.

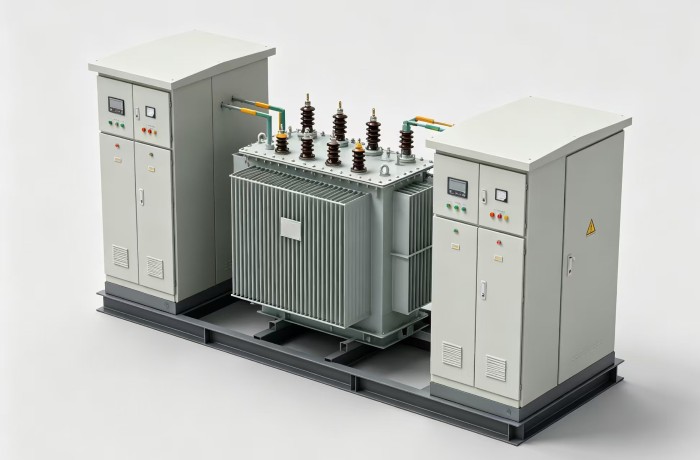

La subestación montada sobre patines personalizada de TAILI Electric presenta una configuración abierta distintiva: el transformador sumergido en aceite está expuesto en el centro, con gabinetes independientes de alto y bajo voltaje/medición a cada lado, todos montados sobre un patín de acero unificado.

Esta filosofía de diseño contrasta marcadamente con el KIOSCO cerrado o las subestaciones compactas, donde todos los equipos están alojados dentro de una carcasa metálica.

¿Por qué el diseño de marco abierto? Tres ventajas clave

1. Disipación de calor superior en condiciones desérticas

Los proyectos solares en toda América del Sur, desde el desierto de Atacama en Chile hasta las llanuras de gran altitud de Argentina, enfrentan temperaturas extremas y una intensa radiación solar.

En una subestación montada sobre patines, el radiador del transformador está expuesto directamente al aire ambiente. Este enfriamiento por convección natural ofrece:

No se requieren ventiladores de enfriamiento adicionales, lo que elimina un punto de falla común. No hay riesgo de sobrecalentamiento interno que obligaría a reducir la potencia del transformador. Rendimiento térmico óptimo incluso durante las condiciones pico del mediodía.

Por el contrario, las subestaciones KIOSK cerradas atrapan el calor dentro de sus carcasas metálicas. En ambientes desérticos, las temperaturas internas pueden elevarse muy por encima de la temperatura ambiente, lo que obliga a los transformadores a operar a capacidad reducida, un compromiso costoso para cualquier parque solar.

2. Instalación y mantenimiento simplificados

Elsubestación montada sobre patinesEstá completamente cableado y probado en fábrica. La instalación en el sitio solo requiere:

Conexión de cables externos Colocación de la unidad sobre una base preparada

El diseño modular y abierto significa que el transformador y el tablero permanecen accesibles de forma independiente. Los equipos de mantenimiento pueden dar servicio a componentes individuales sin tener que luchar con puertas voluminosas de gabinetes ni desmontar toda la estructura.

3. Alineación con los estándares de red locales

Esta es quizás la ventaja más convincente: la subestación montada sobre patines de estructura abierta se ha convertido en el estándar de facto para proyectos solares en toda América del Sur.

Países que incluyen:

Chile

Perú

Argentina

Honduras

Venezuela

...

han adoptado ampliamente esta configuración para instalaciones fotovoltaicas. Los operadores de redes y servicios públicos locales están familiarizados con el diseño, los protocolos de inspección y los criterios de aceptación. La elección de una subestación montada sobre patines agiliza significativamente la aprobación de la conexión a la red

proceso.

Soluciones deslizantes de TAILI Electric: dos opciones de envío

La entrega de equipos eléctricos de gran tamaño a sitios de proyectos remotos en toda América del Sur presenta desafíos logísticos únicos. TAILI Electric ofrece dos configuraciones de envío para sussubestación montada sobre patines, cada uno optimizado para diferentes escalas de proyectos y requisitos logísticos.

Opción 1: Patín integrado de una pieza

Estructura: El gabinete de alto voltaje, el transformador y el gabinete de bajo voltaje están todos soldados sobre una sola base de acero. Todo el cableado interno se completa en fábrica.

Ventajas: Trabajo mínimo de instalación en el sitio: colocar, conectar y energizar

Las posiciones fijas de los equipos eliminan el riesgo de que las barras colectoras internas de cobre o los cables se desplacen durante el tránsito marítimo.

La más alta confiabilidad para aplicaciones críticas

Ideal para: Capacidades de hasta 800 kVA

donde el conjunto completo puede enviarse como una sola unidad.

Consideración: Costos de envío más altos debido a la mayor huella general.

Opción 2: Patín dividido atornillado

Estructura: La base está dividida en tres segmentos: sección de alto voltaje, sección de transformador y sección de bajo voltaje. Los equipos entre secciones se conectan mediante barras colectoras de cobre flexibles prefabricadas o cables flexibles.

Las unidades se empaquetan por separado en la fábrica y se envían en cajas individuales. In situ, las secciones se atornillan entre sí y se acoplan las conexiones flexibles prefabricadas.

1, Ventajas: Cada sección cabe dentro de un contenedor HQ estándar de 40 pies; no se requiere envío de gran tamaño

2. Costos de transporte marítimo significativamente reducidos con una programación de buques más confiable.

3, No se requieren permisos de gran tamaño para el transporte por carretera nacional en China

4. Transporte local más flexible hasta el lugar final del proyecto.

5. Riesgo reducido de daños: los radiadores y aisladores de porcelana reciben un embalaje protector exclusivo

6. Nota importante: solo la base está dividida mecánicamente. Todas las conexiones eléctricas utilizan conectores flexibles prefabricados, minimizando al mínimo absoluto el trabajo de cableado en el sitio.

Requisitos de embalaje comunes para todos los envíos

Independientemente de la opción de envío seleccionada, TAILI Electric sigue rigurosos protocolos de embalaje:

1. Envíos con patín integrado: la base debe soldarse con elevación y amarre de contenedores estándar.

puntos, con cables de acero que sujetan el equipo dentro del contenedor

2, Radiadores de transformador y aisladores de porcelana: Reciba anticolisión especializada y

Protección contra niebla salina/lluvia para el tránsito marítimo

3, aparamenta de alta y baja tensión: completamente sellada en plástico para impermeabilización y polvo.

protección durante el envío y el almacenamiento en el sitio

Escenarios de aplicación

Las soluciones personalizadas de subestaciones montadas sobre patines de TAILI Electric se implementan en diversas aplicaciones: Parques solares fotovoltaicos (aplicación principal) La mayoría de las unidades de subestaciones montadas sobre patines de TAILI sirven como transformadores elevadores para plantas solares fotovoltaicas. Las configuraciones típicas incluyen:

Proyectos Mineros e Industriales

Más allá de la energía solar, la subestación montada sobre patines también se utiliza ampliamente en operaciones mineras en Chile y Perú, así como en instalaciones industriales generales que requieren una distribución de energía confiable y de rápido despliegue.

Conclusión

La subestación montada sobre patines se ha ganado su posición como la solución preferida para proyectos solares en toda Sudamérica gracias a una combinación de ventajas prácticas:

1, disipación de calor superior en entornos desérticos: sin ventiladores de refrigeración ni reducción de potencia

2, instalación y mantenimiento optimizados: componentes cableados de fábrica y accesibles de forma independiente

3, Alineación con los estándares de red locales: aprobaciones más fluidas, puesta en marcha más rápida del proyecto

4, opciones de envío flexibles: de una sola pieza para proyectos más pequeños, de tipo dividido para instalaciones más grandes con limitaciones logísticas

TAILI Electric aporta años de experiencia en el diseño y fabricación de soluciones de subestaciones montadas sobre patines personalizadas para mercados internacionales. Con capacidades de hasta 3200 kVA y configuraciones de voltaje adaptadas a los requisitos específicos de cada país, TAILI ofrece distribución de energía llave en mano que funciona de manera confiable en los entornos más desafiantes del mundo.

Para su próximo proyecto solar en Sudamérica, elija la solución en la que confían las empresas de servicios públicos locales: elija elsubestación montada sobre patinesde TAILI Electric.
