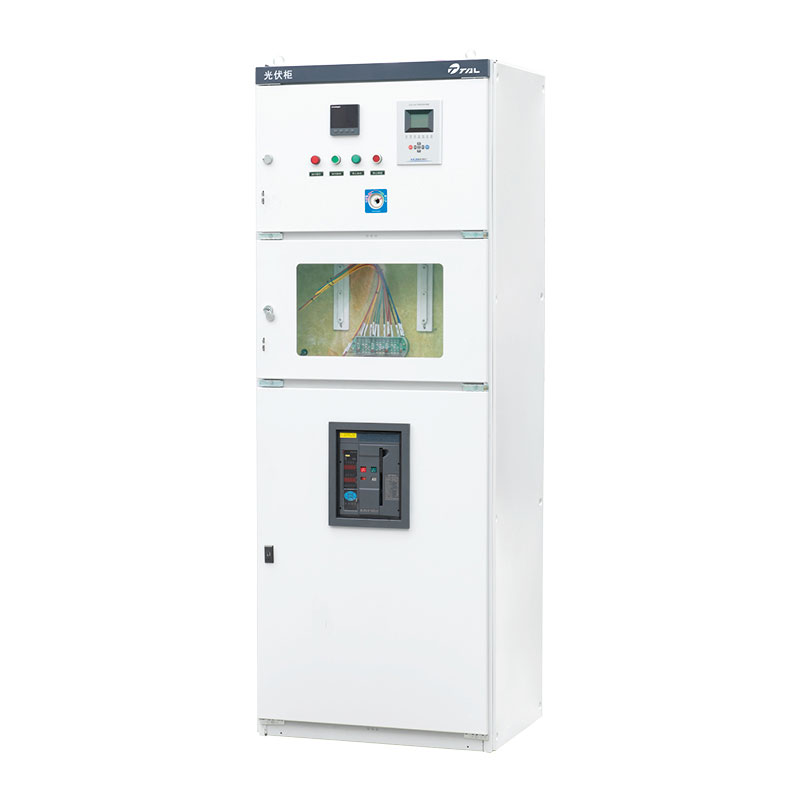

Gabinete fotovoltaico de baja tensión conectado a la red

El armario fotovoltaico de baja tensión conectado a la red proporcionado por la fábrica de Taili recoge la energía eléctrica producida por el inversor fotovoltaico y es responsable de transmitirla de forma segura a las cargas y a la red eléctrica. Al mismo tiempo, tiene funciones integrales de protección, monitoreo y programación.

Funciones principales

El armario fotovoltaico de baja tensión conectado a la red no es en absoluto una simple "caja de conexiones". Realiza el siguientes funciones clave:

1. Captación y distribución de energía.

· Colección: Combina la salida de corriente alterna de múltiples inversores fotovoltaicos en uno o varios principales circuitos para mejorar la eficiencia de la transmisión.

· Distribución: Asignar razonablemente la energía captada a cargas locales (para uso propio de los usuarios) y transferir la energía restante a la red.

2. Punto de conexión a red

· Es el punto de demarcación legal entre el sistema fotovoltaico y la red. Las empresas de red normalmente requieren medición y monitoreo en este punto para garantizar que el sistema fotovoltaico no tenga efectos adversos en el rejilla.

3. Funciones de protección integral

· Protección contra sobrecargas y cortocircuitos: utilice disyuntores para evitar que una corriente excesiva dañe el equipo. o provocar incendios.

· Protección contra corriente inversa (según sea necesario): cuando la generación de energía excede el consumo de electricidad de la carga, impedir que la energía regrese al transformador de nivel superior (en algunas aplicaciones está prohibido).

· Protección contra el efecto de isla: Esta es la función principal de seguridad del sistema conectado a la red. Cuando la rejilla está apagado, es necesario desconectar rápidamente el sistema fotovoltaico de la red para evitar que el sistema fotovoltaico la energía se transmita a las líneas de corte, poniendo en peligro la seguridad del personal de mantenimiento de la red eléctrica. Aunque el propio inversor tiene esta función, el armario de distribución se suele utilizar como protección de respaldo.

· Protección contra sobre/bajo voltaje, sobre/baja frecuencia: Monitorea los parámetros de la red. Una vez detectada una anomalía actuar inmediatamente para proteger el equipo y la red.

· Protección contra sobretensiones: evite que las descargas de sobretensión, como los rayos, dañen costosos inversores y otros equipo.

4. Monitoreo y medición

· Contadores inteligentes: Instalar medidores bidireccionales para medir con precisión la energía generada por la energía fotovoltaica, la potencia alimentada a la red y la energía extraída de la red. Éstas son la base para la liquidación de la factura de electricidad.

· Dispositivos de monitoreo: Monitoree parámetros como voltaje, corriente, potencia, generación de energía, factor de potencia en tiempo real. tiempo a través de transformadores de corriente/tensión, medidores de potencia, etc.

5. Conmutación y control

· Disponer de seccionadores, contactores, etc., para facilitar la conexión y desconexión manual o automática. operaciones, facilitando el mantenimiento y reparación de equipos.

Proporcione la siguiente información y podremos ofrecerle mejores servicios.

Para facilitar una mejor comunicación y realizar pedidos precisos, proporciónenos el diagrama unifilar de su sistema fotovoltaico.
