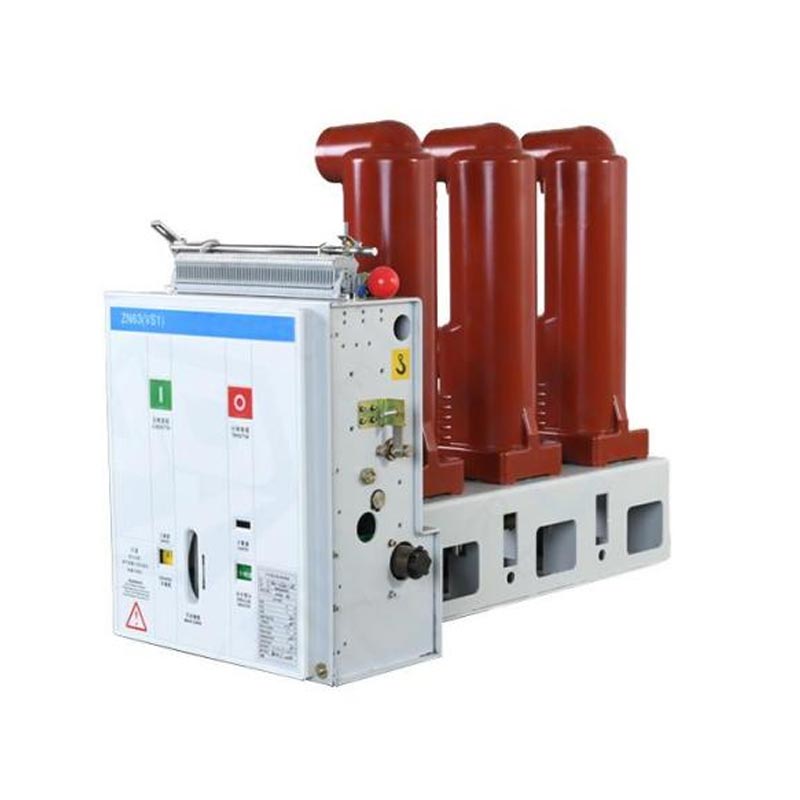

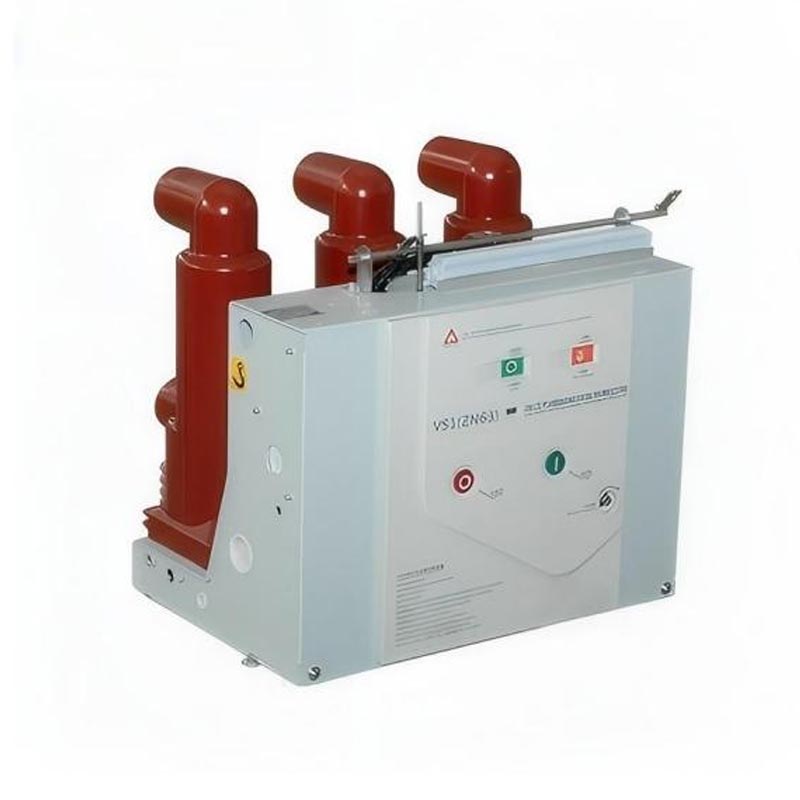

VCB interior de tipo fijo

En los sistemas de distribución de energía actuales, para niveles de voltaje de 10 kV y superiores, el tipo extraíble se ha convertido en la opción principal absoluta debido a sus importantes ventajas en operación, mantenimiento y seguridad. Mientras que el VCB interior de tipo fijo se usa más comúnmente en escenarios con presupuestos específicos o espacio limitado. Taili puede ofrecerle estas soluciones asequibles, ¡póngase en contacto con nuestra fábrica hoy!

Principales características estructurales.

1. Instalación fija: el cuerpo del disyuntor es un componente permanente del armario de distribución.

2. Conexión del circuito principal: Los terminales de entrada y salida superior e inferior del disyuntor están directamente conectado de forma fija a la barra colectora y a los terminales de salida del armario de distribución a través de barras colectoras o cables.

3. Método de aislamiento: dado que no se puede mover, se utiliza un interruptor de aislamiento independiente (normalmente un interruptor visible y claramente roto). interruptor de cuchilla) debe estar equipado para formar un punto de aislamiento eléctrico visible y seguro después de conectar el disyuntor. disparado, lo que permite el mantenimiento del equipo aguas abajo.

4. Mecanismo de operación: Se utiliza el mismo mecanismo de operación de resorte (eléctrico o manual), pero el mecanismo es parte de la parte fija del disyuntor.

5. Cableado secundario: Las líneas de control, señal y alimentación se conectan directamente a través de bloques de terminales en lugar de utilizando conectores enchufables como en el tipo carro de mano.

Aplicación del producto

Debido a su naturaleza económica y estructura simple, el VCB de interior de tipo fijo se usa comúnmente para:

· Subestaciones terminales de usuario con bajos requerimientos de continuidad del suministro eléctrico.

· En los casos en que las líneas entrantes o los interruptores de unión de barras se operen con poca frecuencia.

· Algunos proyectos con presupuesto limitado.

· En la sala de alta tensión de las subestaciones tipo caja, debido a limitaciones de espacio, también se suele utilizar una estructura fija. adoptado.

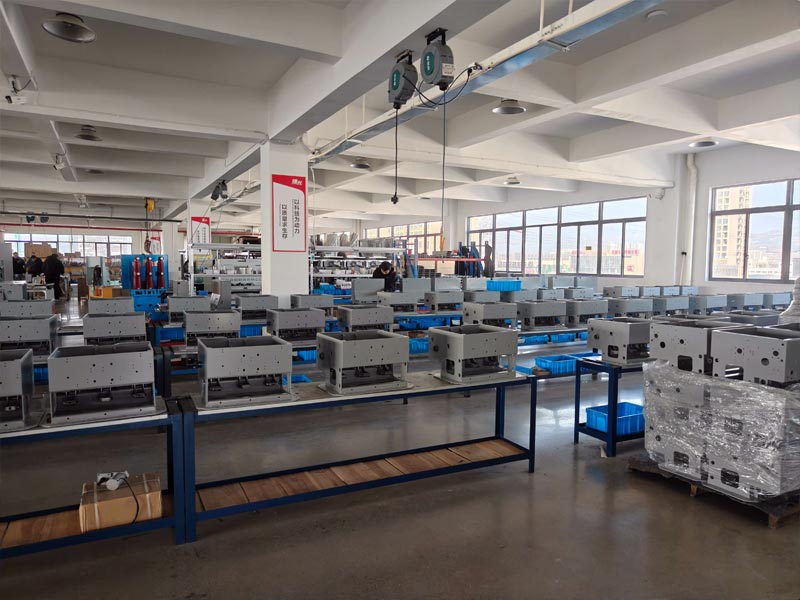

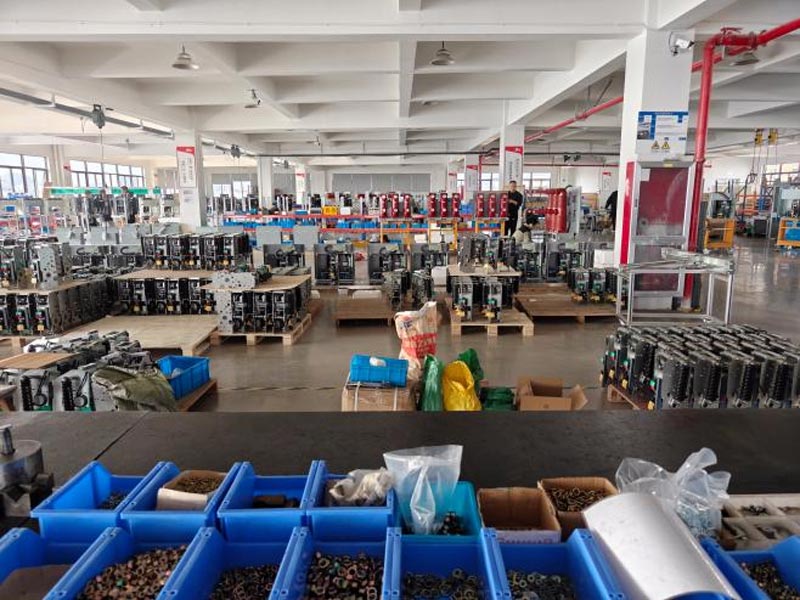

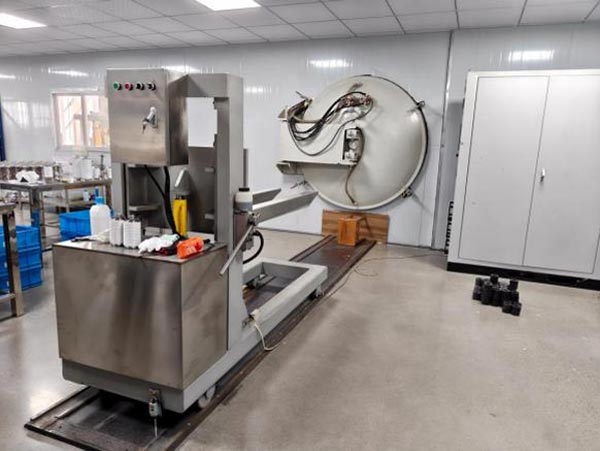

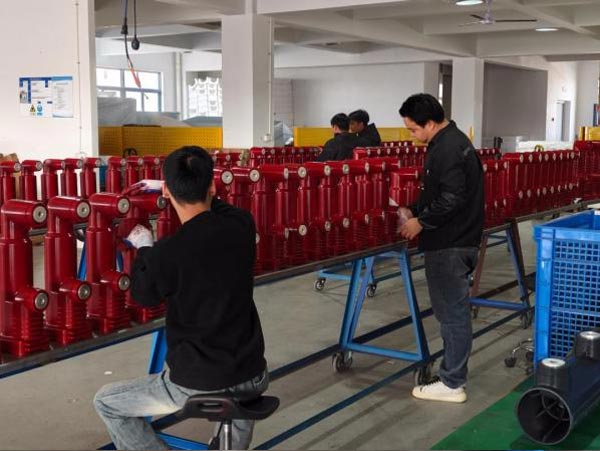

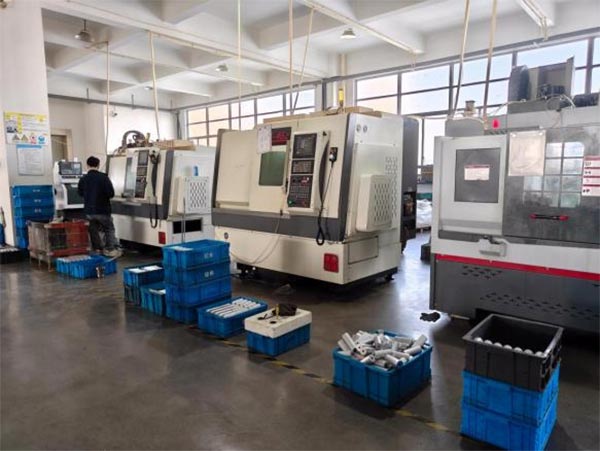

Taller

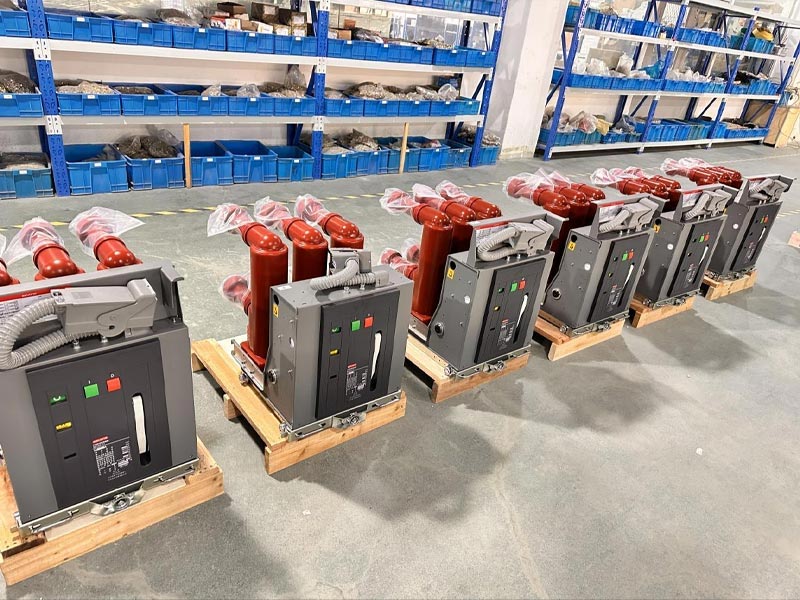

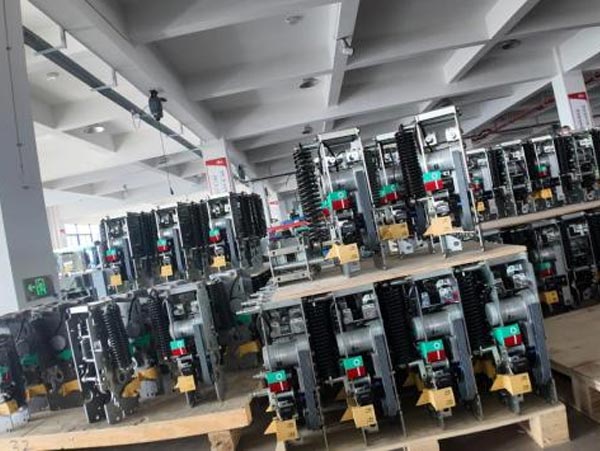

Depósito
